Um rack para paletes pode parecer uma simples combinação de estruturas verticais e vigas horizontais, mas a conexão entre esses componentes é crítica para a forma como o rack é montado e operado. Um projeto de conexão amplamente utilizado é a conexão de porta-paletes em forma de lágrima, que usa aberturas de formato especial nos conectores de viga verticais e correspondentes.
Ao contrário das conexões soldadas, uma conexão de rack de paletes em estilo-lágrima é projetada em torno de componentes modulares. Isso permite que os níveis das vigas sejam alterados e que os compartimentos do rack sejam configurados para diferentes requisitos de armazenamento, mantendo ao mesmo tempo uma conexão repetível entre a viga e a vertical.
Este guia explica como funcionam as conexões de rack de paletes em forma de lágrima, o que os principais componentes fazem, como inspecioná-los e o que os operadores do armazém devem considerar ao substituir ou modificar componentes do rack.

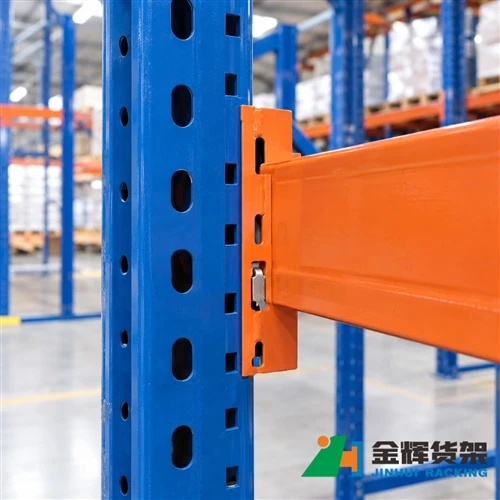

O que é uma conexão de rack de paletes Teardrop?
Uma conexão de rack de paletes em forma de lágrima é uma conexão mecânica de viga-para{1}}vertical que usa aberturas moldadas na coluna vertical e conectores correspondentes anexados à extremidade da viga do rack.
A abertura é comumente projetada com uma seção superior maior e uma seção inferior mais estreita. O conector de viga é posicionado na abertura e depois assentado em sua posição de trabalho.
Este projeto permite que a viga seja conectada ao montante sem soldar permanentemente a viga à estrutura. O resultado é uma estrutura modular de racks na qual os níveis das vigas podem ser ajustados de acordo com as necessidades de armazenamento do armazém.
Como funciona uma conexão de rack Teardrop?
A conexão básica envolve dois componentes principais: a coluna vertical e o conector da viga.
A vertical contém uma série de aberturas de conexão com formatos especiais. A viga possui conectores fixados em ambas as extremidades. Durante a montagem, os conectores são inseridos nas aberturas apropriadas e assentados na posição.
Uma vez devidamente encaixada, a conexão permite que a viga funcione como parte da estrutura completa do rack.
A sequência geral de conexão pode ser entendida como:
Abertura vertical → Conector de viga → Conexão de viga assentada
O formato exato do conector, o design da abertura e o método de engate dependem do sistema de rack específico. Os componentes devem, portanto, ser adaptados ao design do rack, em vez de serem tratados como universalmente intercambiáveis.
Por que as conexões Teardrop são populares em estantes de paletes?
A principal vantagem de uma conexão-estilo lágrima é a modularidade. Os requisitos de armazenamento em armazém geralmente mudam à medida que o estoque, os tamanhos dos paletes e os métodos operacionais mudam.
Uma conexão de viga modular permite que os níveis de armazenamento sejam ajustados sem reconstruir toda a estrutura vertical.
Outras vantagens potenciais incluem:
- Montagem rápida de vigas de rack e estruturas verticais.
- Posições de feixe ajustáveis.
- Configuração de rack modular.
- Expansão conveniente de compartimentos de rack compatíveis.
- Fácil acesso à viga-aos-pontos de conexão verticais durante a inspeção.
Estas vantagens tornam este tipo de ligação adequado para armazéns que necessitam de configurações flexíveis de armazenamento de paletes.
Principais componentes de uma conexão de rack de paletes Teardrop
| Componente | Função |
|---|---|
| Coluna vertical | Fornece o membro estrutural vertical que contém as aberturas de conexão da viga. |
| Feixe | Fornece suporte horizontal para cargas de paletes e conecta as estruturas verticais. |
| Conector de feixe | Fornece a conexão mecânica entre a extremidade da viga e a coluna vertical. |
| Abertura de conexão | Fornece o ponto de engate moldado para o conector de viga. |
| Componente de travamento de segurança | Ajuda a evitar o desengate não intencional do feixe quando exigido pelo design do rack. |
Esses componentes devem funcionar juntos como um sistema compatível. A aparência de dois componentes por si só não é suficiente para confirmar que eles podem ser usados juntos com segurança.
Como os furos verticais em forma de lágrima afetam o posicionamento do feixe
As aberturas de conexão verticais determinam onde a viga pode ser posicionada verticalmente.
Como as aberturas são dispostas em intervalos repetidos ao longo da vertical, o armazém pode selecionar diferentes níveis de viga durante a configuração do rack.
Isto é útil quando as alturas dos paletes variam. Por exemplo, um armazém pode precisar de um arranjo para um estoque uniforme de paletes e outro arranjo quando produtos de diferentes alturas são armazenados no mesmo sistema de estantes.
Entretanto, o posicionamento da viga deve sempre seguir o projeto do rack e a configuração necessária. Mover uma viga simplesmente porque uma abertura está fisicamente disponível não significa automaticamente que a configuração resultante seja adequada para a carga de armazenamento pretendida.
Conexão em forma de lágrima vs. conexão de viga soldada
A diferença mais óbvia é a forma como a viga é fixada na vertical.
Uma conexão em estilo-lágrima usa um conector mecânico e aberturas verticais moldadas, enquanto uma estrutura soldada depende de juntas soldadas permanentes entre seus membros estruturais.
Para estantes de paletes em armazéns, uma conexão mecânica modular pode fornecer maior flexibilidade quando os níveis de armazenamento precisam ser ajustados ou quando são necessários compartimentos adicionais compatíveis.
Contudo, a escolha do design da conexão deve ser baseada no sistema de rack completo e não apenas na aparência da conexão.
O que torna segura uma conexão Teardrop Beam?
Uma conexão funcionando corretamente depende do conector da viga estar corretamente encaixado na abertura vertical e dos componentes serem compatíveis com o sistema de rack.
A conexão não deve depender de peças improvisadas, conectores danificados ou aberturas verticais modificadas.
Durante a inspeção, o pessoal do armazém deve procurar:
- Engate correto entre o conector da viga e a vertical.
- Danos visíveis no conector.
- Danos ou deformação ao redor da abertura vertical.
- Componentes de travamento ausentes ou danificados.
- Movimento inesperado na conexão.
- Evidência de impacto de empilhadeira.
Se uma conexão parecer danificada ou não encaixar corretamente, o rack afetado deverá ser avaliado antes de continuar o uso normal.
Por que os conectores de feixe devem corresponder à vertical
Uma das considerações mais importantes ao substituir componentes de porta-paletes é a compatibilidade.
Diferentes fabricantes e modelos de rack podem usar diferentes perfis verticais, padrões de abertura, dimensões de conectores, arranjos de travamento e designs de vigas. Dois componentes podem parecer semelhantes embora tenham geometrias de conexão diferentes.
Por esta razão, uma viga substituta não deve ser selecionada simplesmente porque seu conector parece encaixar na abertura vertical.
A conexão completa deve ser verificada quanto à compatibilidade com o sistema de rack existente.
Como inspecionar conexões de rack de paletes Teardrop
A inspeção de rotina pode ajudar a identificar problemas visíveis antes que se transformem em problemas maiores em racks.
Comece examinando a conexão entre cada extremidade da viga e a vertical. A viga deve parecer encaixada corretamente e o conector não deve apresentar deformações ou danos óbvios.
Em seguida, inspecione a área vertical circundante para:
- Aberturas de conexão deformadas.
- Rachaduras ou danos visíveis.
- Marcas de impacto de empilhadeiras.
- Deslocamento do feixe.
- Faltam componentes de bloqueio.
- Sinais de modificação não autorizada.
A inspeção deve abranger ambas as extremidades da viga porque um problema em uma extremidade pode não ser imediatamente óbvio quando se observa o lado oposto.
Problemas comuns com conexões de rack Teardrop
Conectores de feixe danificados
O impacto da empilhadeira, o manuseio inadequado ou danos anteriores podem deformar o conector da viga. Um conector danificado pode não encaixar na vertical conforme pretendido.
Aberturas verticais danificadas
A abertura na vertical faz parte da interface de conexão. Se a área ao redor de uma abertura tiver sido dobrada ou danificada de outra forma, a conexão deverá ser avaliada antes que a viga permaneça em serviço.
Bloqueio de segurança ausente
Onde o design do rack utiliza um componente de travamento, a trava deve estar presente e posicionada corretamente. Um componente de bloqueio ausente não deve ser ignorado.
Substituição incorreta do feixe
Substituir uma viga danificada por um componente visualmente semelhante pode criar um problema de compatibilidade se a configuração do conector ou da viga não corresponder ao rack existente.
Aberturas verticais modificadas
Perfurar, cortar, ampliar ou de outra forma modificar as aberturas verticais pode alterar o projeto original da conexão. Os membros estruturais do rack não devem ser modificados sem a aprovação apropriada da engenharia.
As vigas do rack Teardrop podem ser movidas?
Uma das vantagens práticas de um rack modular-em forma de lágrima é a capacidade de alterar os níveis do feixe quando o sistema de rack é projetado para configuração ajustável.
No entanto, a alteração da posição da viga não deve ser tratada como uma simples movimentação da viga para qualquer abertura conveniente.
Antes de alterar um nível de armazenamento, considere:
- Altura do palete.
- Liberação necessária.
- Carga de armazenamento.
- Requisitos operacionais de empilhadeiras.
- Configuração geral do rack.
- Requisitos de design de rack aplicáveis.
A nova posição do feixe deve permanecer consistente com a configuração aprovada do rack e os requisitos operacionais.
O que verificar ao substituir uma viga de rack em forma de lágrima
Quando uma viga precisa ser substituída, o primeiro passo é identificar com precisão o sistema de rack existente.
Verifique o comprimento da viga, o perfil da viga, a configuração do conector, o padrão de abertura vertical e outras características relevantes antes de solicitar uma substituição.
Também é importante determinar se a substituição se destina a corresponder a um rack existente ou se o armazém está planejando uma modificação maior.
Para alterações maiores, a configuração completa do rack deve ser revisada em vez de substituir componentes individuais sem considerar o restante da estrutura.
Diferentes marcas de componentes de rack Teardrop podem ser misturadas?
A compatibilidade nunca deve ser presumida simplesmente porque dois componentes do rack usam o termo "teardrop".
Diferentes sistemas podem ter diferentes geometrias de conexão, perfis de aço, dimensões de furos, formatos de conectores e arranjos de travamento.
A mistura de componentes de sistemas diferentes sem verificação técnica pode, portanto, criar uma conexão inadequada.
Ao substituir componentes, a abordagem mais segura é identificar o sistema de rack e confirmar a compatibilidade com o fabricante ou com um profissional de rack qualificado.
Conexões Teardrop e Expansão de Rack de Armazém
As conexões de vigas modulares podem tornar a expansão das estantes para paletes mais prática quando os novos componentes são compatíveis com o sistema existente.
Por exemplo, um armazém pode adicionar baias de armazenamento à medida que o volume de estoque aumenta. Contudo, a expansão deve considerar mais do que a conexão em si.
O layout do armazém, o alinhamento dos racks, as condições do piso, as cargas dos paletes, a disposição dos corredores, a operação da empilhadeira e a configuração estrutural geral devem ser revisados como parte da expansão.
A JINHUI fornece soluções personalizadas de estantes de paletes para armazéns com diferentes requisitos e layouts de armazenamento. Seus sistemas seletivos de estantes para paletes são projetados em torno das dimensões do armazém, requisitos de paletes, requisitos de carga e operações de empilhadeira.
Explore os sistemas de estantes seletivas de paletes JINHUI.
Lista de verificação de inspeção de conexão de rack de paletes Teardrop
- Verifique se o conector do feixe está corretamente encaixado.
- Inspecione ambas as extremidades de cada viga.
- Procure conectores danificados ou deformados.
- Verifique as aberturas verticais quanto a danos visíveis.
- Confirme se os componentes de travamento necessários estão presentes.
- Procure sinais de impacto da empilhadeira.
- Verifique se há deslocamento do feixe ou movimento incomum.
- Não perfure, corte ou modifique aberturas verticais sem aprovação.
- Verifique os componentes de substituição antes da instalação.
- Não misture componentes do rack sem confirmar a compatibilidade.
Perguntas frequentes sobre conexões de rack de paletes Teardrop
O que é uma conexão de porta-paletes em forma de lágrima?
É uma conexão mecânica entre viga-para{1}}vertical que usa aberturas moldadas na vertical e conectores correspondentes anexados à viga do rack.
Por que são usadas conexões de rack em forma de lágrima?
Eles fornecem uma conexão modular que pode permitir o ajuste dos níveis de feixe e a alteração das configurações do rack quando o sistema for projetado para essa finalidade.
Qualquer feixe de lágrima pode caber em qualquer lágrima na vertical?
Não. Conexões em forma de lágrima-de aparência semelhante podem ter dimensões e designs de conectores diferentes. A compatibilidade deve ser verificada antes de os componentes serem misturados ou substituídos.
O que devo fazer se uma conexão em forma de lágrima estiver danificada?
Inspecione o conector da viga, a abertura vertical, os componentes de travamento e a estrutura circundante. Se houver danos estruturais, o rack afetado deverá ser avaliado antes do uso continuado.
Posso fazer furos adicionais em uma vertical em forma de lágrima?
As aberturas verticais não devem ser modificadas sem a aprovação técnica apropriada, pois as alterações podem afetar a conexão original do rack e o projeto estrutural.
As conexões em forma de lágrima são adequadas para estantes de paletes de armazém?
Conexões em estilo-teardrop são amplamente utilizadas em projetos de racks modulares para paletes, mas a adequação depende do sistema completo do rack, da compatibilidade dos componentes, dos requisitos de armazenamento e da configuração projetada.
Escolha componentes de rack compatíveis para uma conexão confiável
A conexão em forma de lágrima é mais do que um simples arranjo de furo-e-gancho. É uma interface importante entre a viga do porta-paletes e a estrutura vertical, e seu desempenho depende da geometria correta dos componentes, do encaixe adequado, dos componentes de travamento e da condição da estrutura do rack circundante.
Para os operadores de armazém, as práticas mais importantes são inspecionar regularmente as conexões das vigas, responder aos danos causados por impactos, evitar modificações não autorizadas e verificar a compatibilidade antes de substituir os componentes do rack.
Ao planejar um novo projeto de estantes para paletes ou expandir um armazém existente, uma configuração completa de estantes deve ser considerada em vez de selecionar componentes individuais isoladamente.
